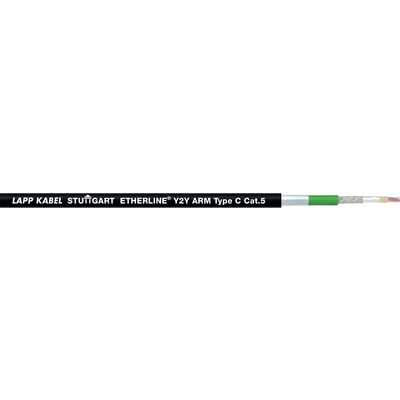

ETHERLINE® Cat.5 ARM

Pozare fixă

Cablu industrial de Ethernet Cat. 5 pentru îngropare directă cu protecție împotriva rozătoarelor, pentru aplicații de PROFINET de tip C, manta exterioară din PE

  • Cablu pentru internet industrial
  • Performanțe CAT.5
  • Potrivit pentru aplicaţii în exterior sau direct îngropat

Componente de automatizare complementare de la LappÎn părţi mecanice în mişcare, conexiuni în instalaţii industrialePotrivit pentru exteriorRezistenţa mecanicăRobustInterferenţa semnalelorRezistent la UV

PROFINETEtherNetIP

Articol nr. Denumire articolNumărul de perechi şi secţiunea (AWG)Diametru fir în mmDiametru exterior mmIndex Cupru (kg/km)Greutate (kg / km)
Pozare fixă
2170496
ETHERLINE® Cat.5 ARM2 x 2 x AWG22/11,56.5 / 9.330,4124

Beneficii

  • Se poate utiliza pentru Ethernet Industrial , în medii industriale dure
  • Model optimizat EMC
  • Cu armătură pentru protecție împotriva rozătoarelor
  • Ecranat împotriva interferențelor
  • 2 perechi: 10/100 Mbit/s pentru Industrial Ethernet

Domeniul de utilizare

  • Potrivit pentru aplicaţii exterioare, rezistent UV
  • Potrivit pentru îngropare directă
  • Aplicații PROFINET tip C dar pentru montaj fix
  • Potrivit pentru aplicaţii EtherCAT şi EtherNet/IP

Caracteristicile produsului

  • Cablu proiectat Fast Connect (FC)

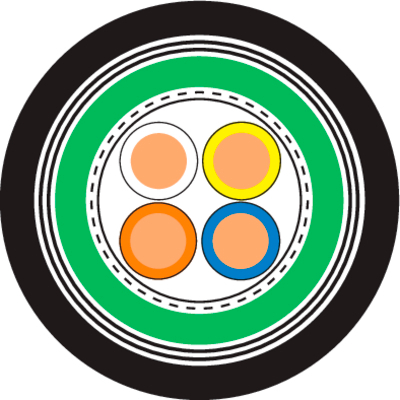

Descrierea produsului

  • Conductor plin din cupru neizolat
  • Izolație conductor: PE
  • Coduri de culoare conform PROFINET pentru aplicații cat.5e
  • Stea cu 4 colţuri
  • SF/UTP: perechi torsadate cu ecran general din folie aluminizată şi ţesătură din liţe de cupru cositorit
  • Mantaua interioară: PVC (verde RAL6018)
    două straturi de bandă de oţel galvanizat
  • Izolație exterioară făcută din polietilenă (PE), neagră

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • Descriere ETIM 5.0 : cablu de date

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Descrierea clasei: Cablu de date

Tensiunea de vârf

  • (nu pentru aplicaţii de forţă) 125 V

Raza minimă de îndoire

  • În timpul instalării: 15 x diametrul exterior
  • Pozare fixă : 10 x diametru exterior

Tensiunea de test

  • Conductor/conductor 2000V
  • Conductor / ecran : 2000 V

Impedanța caracteristică

  • nom. 100 Ω conform IEC 61156-5

Gama de temperatură

  • În timpul instalării: -20°C ÷ +60°C
  • Instalare fixă: -40°C ÷ +70°C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Preț bază cupru: 150/100 kg. Consultați anexa T17 din catalog pentru definirea și calculul suprataxelor aferente cuprului.
  • Lungimile standard le gasiți la adresa: www.lappkabel.de/en/cable-standardlengths
  • Mod de ambalare: bobină ≤ 30 kg or ≤ 250 m, altfel tambur
  • PROFINET® este marcă înregistrată a PNO (PROFIBUS user organisation)
  • Datele tehnice detaliate sunt disponibile la cerere. Vă rugăm să precizaţi tipul şi dimensiunile cablului solicitat
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
