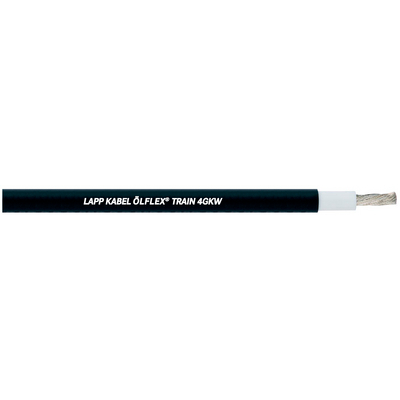

ÖLFLEX® TRAIN 4GKW

Einadrige 1,8kV Starkstromleitung für erhöhte Anforderungen im Bahnbereich

ÖLFLEX® TRAIN 4GKW - Einzeladerleitung Typ OM, für Schienenfahrzeuge/Bahn, 1,8/3kV, EN 45545: HL1-HL3, BS 6853

  • Îndeplinește EN 50264-3-1 tip OM
  • Rezistență ridicată la temperatură: între -40 °C și 125 °C
  • Rezistență ridicată la uleiuri și combustibil
Articol nr. Numărul de conductori şi secţiunea acestora mm²Diametru exterior [mm]CuloareIndex Cupru (kg/km)Greutate (kg / km)
85165001
1 X 1.53.6negru14,425
85165002
1 X 2.54.0negru2435
85165003
1 X 4.04.6negru38,450
85165004
1 X 6.05.3negru57,671
85165005
1 X 10.06.5negru96117
85165006
1 X 16.08.5negru153,6193
85165007
1 X 25.010.3negru240290
85165008
1 X 35.011.9negru336401
85165009
1 X 50.014.3negru480572
85165010
1 X 70.016.2negru672771
85165011
1 X 95.018.1negru9121011
85165012
1 X 120.020.4negru11521270
85165013
1 X 150.022.2negru14401536
85165014
1 X 185.024.6negru17761908
85165015
1 X 240.027.5negru23042443
85165016
1 X 300.030.6negru28803066
85165020
1 X 1.53.6verde - galben14,425
85165021
1 X 2.54.0verde - galben2435
85165022
1 X 4.04.6verde - galben38,450
85165023
1 X 6.05.3verde - galben57,671
85165024
1 X 10.06.5verde - galben96117
85165025
1 X 16.08.5verde - galben153,6193
85165026
1 X 25.010.3verde - galben240290
85165027
1 X 35.011.9verde - galben336401
85165028
1 X 50.014.3verde - galben480572
85165029
1 X 70.016.2verde - galben672771
85165030
1 X 95.018.1verde - galben9121011

Beneficii

  • Flexibilitatea ridicată și diametrele exterioare reduse permit o rază de îndoire mică în cazul pozării fixe
  • Rezistent la influențe mecanice în condiții dure de mediu
  • Domeniu de temperatură extins
  • Rezistență chimică bună și proprietăți foarte bune la incendiu
  • Densitate redusă a fumului și propagare redusă a flăcării pentru protecția persoanelor și bunurilor în caz de incendiu

Domeniul de utilizare

  • Pentru pozare fixă și protejată în vehicule feroviare si autobuze
  • Pentru conectarea pieselor fixe și mobile
  • Potrivit pentru cablarea tablourilor electrice şi a rezistenţelor de
    frânare

Caracteristicile produsului

  • Fără halogen, conform EN 60754-1 și fără gaze corozive conform IEC 60754-2
  • Fără gaze toxice conform EN 50305 și BS 6853
  • Densitate redusă a fumului conform EN 61034-2
  • Rezistență la flacără conform EN 60332-1-2
  • Fără propagarea flăcării conform EN 50305 și BS 6853

Normă de referință / aprobări

  • EN 50264-3-1 tip OM
  • BS 6853 (la interior la, Ib, & la exterior la, lb)
  • EN 45545-2 HL1, HL2, HL3
  • Conform cu NFPA 130

Descrierea produsului

  • Conductor: Lițe fine din cupru cositorit
  • Izolație: compuși de poliolefină reticulată cu fascicul de electroni
  • Izolație exterioară: compuși de poliolefină reticulată cu fascicul de electroni
  • Culoare: negru, respectiv verde-galben

Gama de temperatură

  • Fixed installation : -40℃ up to +125℃ max.
  • Occasional flexing : -35℃ up to +90℃ max.

Raza minimă de îndoire

  • Fixed installation : ≤ 12㎜ : 4 x OD / 3 x OD*, > 12㎜ : 5 x OD / 4 x OD*, * for careful bending, once at connecting terminal

Tensiune nominală

  • U0/U AC 1.8 / 3.0 kV, Um AC 3.6kV, Vo DC 2.7kV

Construcția conductorilor

  • Fine wired acc. to IEC 60228 class 5

Tensiunea de test

  • 6.5kV AC

  • Cu excepția cazului în care este specificat altfel, valorile afișate ale produselor sunt valori nominale la temperatură ambiantă. Valorile detaliate (spre ex., toleranța) sunt disponibile la cerere.
  • Mod de ambalare: bobină ≤ 30 kg or ≤ 250 m, altfel tambur
  • Vă rugăm să specificaţi tipul de ambalare preferat (ex. 1 x 500 m tambur sau 5 x 100 m bobine ).
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
