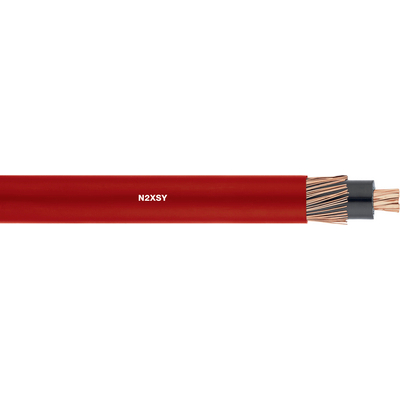

N2XSY

Domeniul de utilizare

• Cabluri de alimentare și comandă pentru utilizare in următoarele aplicații:
• În aer liber, în apă, în sol și în interior
• În canalele de cablu pentru rețelele de alimentare cu energie și de distribuție
• În sol fără protecție suplimentară, adecvat conform HD 620/VDE 0276-620 partea 10-C (punctul 4): Adâncimea minimă de pozare este de 0,6 m, sub benzile de circulație cel puțin 0,8 m

Caracteristicile produsului

• Întârzierea propagării focului:IEC 60332-1-2
• Amperaj conform HD 620/VDE 0276-620, partea 10-C, tabelul 7 (în sol la temperatura ambiantă a solului de 20 °C, conform HD 620/VDE 0276-620, partea 10-C, punctul 5) pentru îngropare directă și tabelul 8 (în aer la temperatura aerului de +30 °C conform HD 620/VDE 0276-620, partea 10-C, punctul 5) pentru utilizare în aer liber, în orice caz luând în considerare eventualele corecții/reduceri ale amperajului conform VDE 0298-4, precum și VDE 0298-4 (consultați, de asemenea, anexa catalogului T12) pentru instalare în și pe clădiri

Normă de referință / aprobări

• HD 620/ VDE 0276-620

Descrierea produsului

• Conductor din cupru
• Abreviere "rm”: r = conductor rotund; m = conductor multifilar
• Izolația conductorilor din polietilenă reticulată (XLPE)
• Ecranare din fire de cupru cu una sau două transversale spirale din cupru
• Înveliș: PVC, roșu

Clasificare ETIM 5

• ETIM 5.0 Class-ID: EC001140
• ETIM 5.0 Class-Description: Cablu de tensiune medie
•

Clasificare ETIM 6

• ETIM 6.0 Class-ID: EC001140
• ETIM 6.0 Class-Description: Cablu de tensiune medie
•

Construcția conductorilor

• Multifilar
•

Raza minimă de îndoire

• Pozare fixă: 15 x diametru exterior
•

Tensiune nominală

• U₀/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
•

Tensiunea de test

• În funcție de tensiunea nominală: 6/10 kV: 15 kV 12/20 kV: 30 kV 18/30 kV: 45 kV
•

Gama de temperatură

• În timpul instalării: -5 °C ÷ +50 °C
• Instalare fixă: -40°C ÷ +90°C
•
