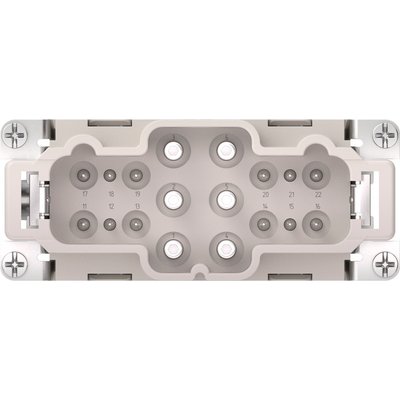

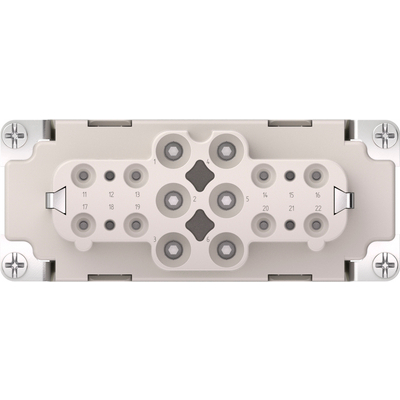

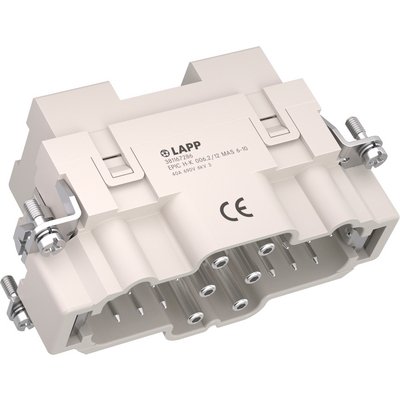

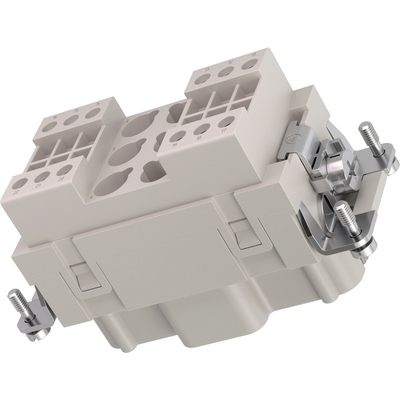

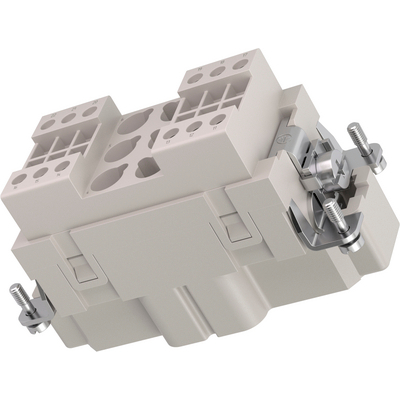

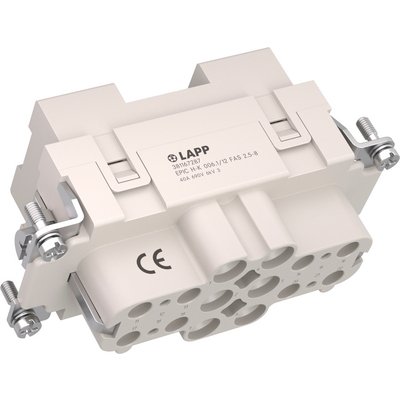

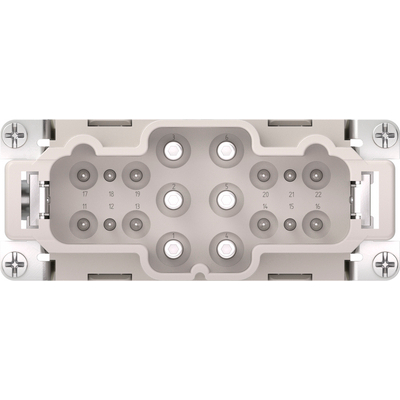

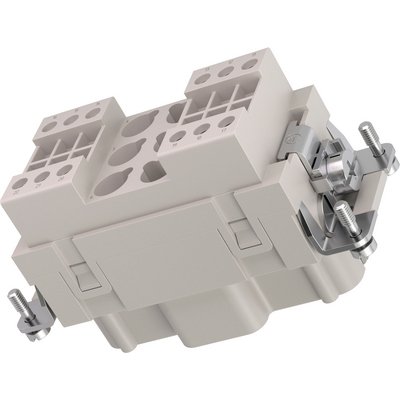

EPIC® H-K 6/12
Insert combinat pentru alimentare și control
Insertul combinat este adecvat pentru tipurile Power și Control și poate fi utilizat, de exemplu, în domeniul energiilor regenerative și în sistemele de comandă.
Insert combinat pentru alimentare și control
Beneficii
- Cablurile de alimentare și comandă în același insert
Domeniul de utilizare
- Inginerie mecanică
- Ingineria proceselor
- Energie regenerabilă
Clasificare ETIM 5
- ETIM 5.0 Class-ID: EC000438
- ETIM 5.0 Clasă-Descriere: Insert pentru contactele conectorilor industriali
Clasificare ETIM 6
- ETIM 6.0 Class-ID: EC000438
- ETIM 6.0 Class-Description: Insert pentru conectori industriali
Tensiunea nominală (V)
- 690 V
- IEC: 230 V / 400 V
Tensiunea nominală de impuls
- 6 kV
- 4 kV
Curent nominal (A)
- IEC: 40 A
- 10 A
Grad de poluare
- 3
Flamabilitate
- UL94 V-0
Rezistența de contact
- < 5 mOhm
Numărul contactelor
- 6 + 12 + PE
Metoda de fixare
- Axial Screw: 2.5 - 10 mm²
- Screw: 0.25 -2.5 mm²
Lungime de dezizolare ( mm )
- 8
- 7
Material
- PC, policarbonat
Cicluri de operare mecanică
- 500
Gama de temperatură
- între -40 °C și +125 °C
- Conexiunea de PE se face cu conductor de 16 mm² folosind papucul inel recomandat cod 44424029
- Inserturile trebuie folosite împreună cu carcasele corespuzătoare
- Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
- Pentru a conecta toroanele, utilizați un manșon de protecție.
