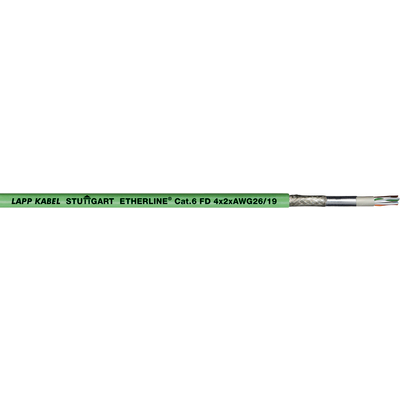

ETHERLINE® CAT.6 FD

Cablu Ethernet Categoria 6, Clasa E pentru utilizare în aplicații cu lanț portcablu - verificată până la 250 MHz

Cablu industrial de Ethernet Cat. 6 pentru utilizare cu flexibilitate ridicată; manta exterioară din PUR (cu aprobare AWM), design 4 x2xAWG26/19

Cablu cat. 6 pentru lanț portcablu

Componente de automatizare complementare de la LappÎn părţi mecanice în mişcare, conexiuni în instalaţii industrialeFără halogenRezistenţa mecanicăLanţ port cabluInterferenţa semnalelor

CULUSEtherNetIP

Articol nr. Denumire articolNumărul de perechi şi secţiunea (AWG)Diametru fir în mmDiametru exterior mmIndex Cupru (kg/km)Greutate (kg / km)
2170488
ETHERLINE® CAT.6 FD4 x 2 x AWG26/1917.83463

Beneficii

  • Cablu de date foarte flexibil, cu înveliș exterior PUR, pentru o perioadă de funcționare maximă, chiar și într-un mediu climatic aspru
  • Ecranare de calitate înaltă pentru
    zone cu zgomot electromagnetic ridicat

Domeniul de utilizare

  • Pentru utilizare în lanţ port-cablu sau părţi în mişcare, în spaţii uscate sau umede
  • Doar pentru patch-cable, max. 60m
  • Potrivit pentru aplicaţii EtherCAT şi EtherNet/IP
  • Procese tehnologice, producerea de mașini unelte
  • 4 perechi: 10/100/1000 Mbit/s pentru
    Industrial Ethernet

Caracteristicile produsului

  • izolație exterioară din PUR este rezistentă la majoritatea uleiurilor sau fluidelor hidraulice
  • Cablu cat. 6 pentru lanț portcablu
  • Proiectat pentr 1 milioane de cicluri de îndoire în lanţ port-cablu

Normă de referință / aprobări

  • UL/CSA tip CMX (UL 444)
  • Întârzierea propagării focului:IEC 60332-1-2

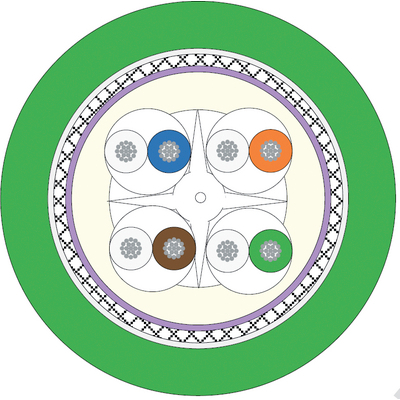

Descrierea produsului

  • Conductori multifilari, cositoriți
  • AWG 26 (19-lite)
  • Izolație conductor din PP
  • Mantaua interioară: copolimer termoplastic (FRNC)
  • SF/UTP: perechi torsadate cu ecran general din folie aluminizată şi ţesătură din liţe de cupru cositorit
  • Izolație exterioară din PUR, fără halogeni
  • Culoare: verde (RAL 6018)

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • Descriere ETIM 5.0 : cablu de date

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Descrierea clasei: Cablu de date

Tensiunea de vârf

  • max. 100V (nu pentru aplicaţii de forţă)

Raza minimă de îndoire

  • Instalare fixă: 4 x diametru cablu
  • Flexibil: 7.5 x diametru exterior

Tensiunea de test

  • 700 V

Impedanța caracteristică

  • nom. 100 Ω conform IEC 61156-6

Gama de temperatură

  • Pozare fixă: -40°C to +80°C
  • Flexibil: -30°C ÷ +70°C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Preț bază cupru: 150/100 kg. Consultați anexa T17 din catalog pentru definirea și calculul suprataxelor aferente cuprului.
  • Lungimile standard le gasiți la adresa: www.lappkabel.de/en/cable-standardlengths
  • Mod de ambalare: bobină ≤ 30 kg or ≤ 250 m, altfel tambur
  • Vă rugăm să specificaţi tipul de ambalare preferat (ex. 1 x 500 m tambur sau 5 x 100 m bobine ).
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
