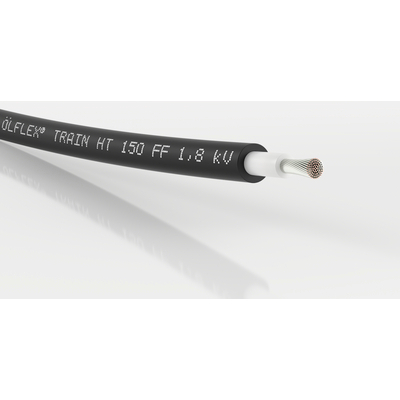

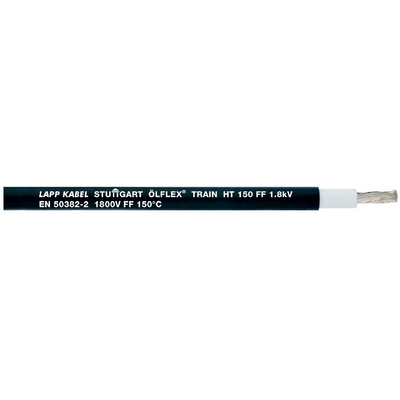

ÖLFLEX® TRAIN HT 150 FF 1,8kV

Conductor flexibil din liţe cositorite conform EN 50382-2 tip FF pentru cerințe ridicate în sectorul feroviar

ÖLFLEX® TRAIN HT 150 FF 1,8kV - conductor cu un singur fir conform EN 50382-2 tip FF, 1,8/3kV, 150°C pentru vehicule feroviare/trenuri, EN 45545: HL1-HL3

  • Corespunde EN 50382-2 tip FF și EN 45545-2
  • Rezistență la temperaturi ridicate: între -40°C şi +150°C
  • Rezistență ridicată la uleiuri și combustibil

ŞinăRezistență chimică bunăCu întârziere la propagarea flăcăriiFără halogenRezistent la receRezistenţa mecanicăRezistent la uleiRezistent la temperaturăRezistent la UV

Articol nr. Numărul de conductori şi secţiunea acestora mm²Diametru exterior [mm]Index Cupru (kg/km)Greutate (kg / km)
15382040
1 X 1.57.414,463
15382041
1 X 2.57.82476
15382042
1 X 4.08.438,493
15382043
1 X 6.08.957,6115
15382044
1 X 10.010.296168
15382045
1 X 16.011.4153,6236
15382046
1 X 25.013.4240339
15382047
1 X 35.014.8336432
15382048
1 X 50.016.3480583
15382049
1 X 70.018.3672780
15382050
1 X 95.020.69121039
15382051
1 X 120.022.611521276
15382052
1 X 150.024.214401539
15382053
1 X 185.026.617761871
15382054
1 X 240.029.423042417

Beneficii

  • Flexibilitate bună, instalare ușoară în spațiile înguste
  • Rezistență chimică bună
  • Pentru temperaturi ambientale ridicate
  • Propagarea redusă a flăcării crește
    protecția împotriva pierderilor de vieți
    omenești și distrugerea de proprietăți în
    caz de incendiu

Domeniul de utilizare

  • Pentru utilizarea în vehicule feroviare, pentru instalare fixă și pentru aplicații în care deplasarea este limitată
  • Potrivit pentru cablarea dulapurilor de comandă, distribuitoarelor, convertoarelor, motoarelor și bateriilor
  • Utilizabil în zone contaminate cu uleiuri și în medii cu temperaturi ambiante ridicate

Caracteristicile produsului

  • Comportament la foc conform cu EN/IEC:
    - Fără halogeni, conform cu EN 60754-1
    - Fără gaze corozive, conform cu EN 60754-2
    - Fără fluor, conform cu EN 60684-2
    - Fără gaze toxice, conform cu EN 50305
    - Densitate redusă fum, conform cu EN 61034-2
    - Intârzierea propagării focului conform cu EN 60332-1-2
    - Intârzierea propagării foculuiconform cu
    EN 60332-3-24/EN 60332-3-25/
    EN 50305
  • Proprietăți chimice: - Rezistent la ulei conform EN 50382-2 - Rezistent la acizi conform EN 50382-2 - Rezistent la alcalii conform EN 50382-2 - Rezistent la ozon conform EN 50382-2
  • Curent admisibil conform EN 50355, Anexa A

Normă de referință / aprobări

  • EN 50382-2 tip FF
  • EN 45545-2 HL1, HL2, HL3

Descrierea produsului

  • Conductor multifilar din liţe fine de cupru cositorit
  • Izolație: Amestec siliconic tip EI 111
  • Înveliş: Folie din plastic fără halogeni (opțional)
  • Înveliș: Amestec siliconic tip EM 107
  • Culoare manta exterioară: Negru

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • ETIM 5.0 Descrierea clasei: Cabluri de joasă tensiune

Construcția conductorilor

  • Liţe fine conform VDE 0295 clasa 5/ IEC 60228 clasa 5

Raza minimă de îndoire

  • Instalare fixă: 3 x diametru exterior
  • Instalare cu flexare ocazională: 5 x diametrul exterior

Tensiune nominală

  • U0/U AC 1.8/3 kV
  • Um AC 3,6 kV
    V0 DC 2,7 kV

Tensiunea de test

  • 6,5 kV AC; 15 kV DC

Gama de temperatură

  • între -40 °C și +150 °C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Mod de ambalare: bobină ≤ 30 kg or ≤ 250 m, altfel tambur
  • Vă rugăm să specificaţi tipul de ambalare preferat (ex. 1 x 500 m tambur sau 5 x 100 m bobine ).
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
