ETHERLINE® EC FD Cat.5e M12

Patchcord EC cu conectori M12 pentru Ethernet industrial

Patchcord Industrial Ethernet, M12 codat-D, drept sau unghiular, izolație PUR, cat.5, 2 perechi

  • Potrivit pentru lanț portcablu
  • Variante suplimentare găsiți accesând www.lappkabel.de/konfektionsfinder sau la solicitare.

Componente de automatizare complementare de la LappÎn părţi mecanice în mişcare, conexiuni în instalaţii industrialeFără halogenRezistenţa mecanicăTimpul de asamblareLanţ port cabluInterferenţa semnalelorImpermeabil

EtherNetIP

Articol nr. Denumire articolLungime (m)Index Cupru kg/1.000 bucați
fişă dreaptă M12 şi priză dreaptă M12
2171778
IE-EC-5-M12D-S-0,5-P-2-26-FD-M12D-S0,510
2171779
IE-EC-5-M12D-S-1-P-2-26-FD-M12D-S120
2171780
IE-EC-5-M12D-S-2-P-2-26-FD-M12D-S240
2171781
IE-EC-5-M12D-S-3-P-2-26-FD-M12D-S360
2171782
IE-EC-5-M12D-S-5-P-2-26-FD-M12D-S5100
2171783
IE-EC-5-M12D-S-10-P-2-26-FD-M12D-S10200
2171784
IE-EC-5-M12D-S-20-P-2-26-FD-M12D-S20400
fișă unghiulară M12 şi fișă dreaptă M12 la celălalt capăt
2171785
IE-EC-5-M12D-A-0,5-P-2-26-FD-M12D-S0,510
2171786
IE-EC-5-M12D-A-1-P-2-26-FD-M12D-S120
2171787
IE-EC-5-M12D-A-2-P-2-26-FD-M12D-S240
2171788
IE-EC-5-M12D-A-3-P-2-26-FD-M12D-S360
2171789
IE-EC-5-M12D-A-5-P-2-26-FD-M12D-S5100
2171790
IE-EC-5-M12D-A-10-P-2-26-FD-M12D-S10200
2171791
IE-EC-5-M12D-A-20-P-2-26-FD-M12D-S20400
fişă dreaptă M12 şi un capăt liber
2171792
IE-EC-5-M12D-S-0,5-P-2-26-FD-OE0,510
2171793
IE-EC-5-M12D-S-1-P-2-26-FD-OE120
2171794
IE-EC-5-M12D-S-2-P-2-26-FD-OE240
2171795
IE-EC-5-M12D-S-3-P-2-26-FD-OE360
2171796
IE-EC-5-M12D-S-5-P-2-26-FD-OE5100
2171797
IE-EC-5-M12D-S-10-P-2-26-FD-OE10200
2171798
IE-EC-5-M12D-S-20-P-2-26-FD-OE20400
fișă unghiulară M12 şi conductor liber la celălalt capăt
2171870
IE-EC-5-M12D-A-0,5-P-2-26-FD-OE0,510
2171871
IE-EC-5-M12D-A-1-P-2-26-FD-OE120
2171872
IE-EC-5-M12D-A-2-P-2-26-FD-OE240
2171873
IE-EC-5-M12D-A-3-P-2-26-FD-OE360
2171874
IE-EC-5-M12D-A-5-P-2-26-FD-OE5100
2171875
IE-EC-5-M12D-A-10-P-2-26-FD-OE10200
2171876
IE-EC-5-M12D-A-20-P-2-26-FD-OE20400

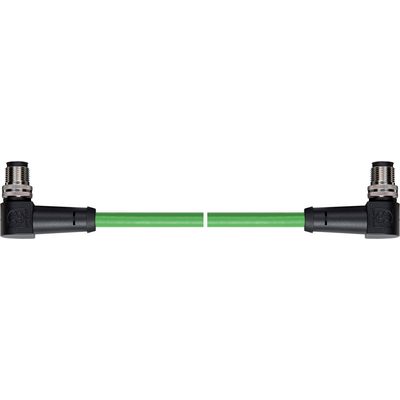

fișă unghiulară M12 la ambele capete
2171906
IE-EC-5-M12D-A-0,5-P-2-26-FD-M12D-A0,510
2171907
IE-EC-5-M12D-A-1-P-2-26-FD-M12D-A120
2171908
IE-EC-5-M12D-A-2-P-2-26-FD-M12D-A240
2171909
IE-EC-5-M12D-A-3-P-2-26-FD-M12D-A360
2171910
IE-EC-5-M12D-A-5-P-2-26-FD-M12D-A5100
2171911
IE-EC-5-M12D-A-10-P-2-26-FD-M12D-A10200
2171913
IE-EC-5-M12D-A-20-P-2-26-FD-M12D-A20400

Beneficii

  • Cablul de conectare asamblat la unul sau ambele capete economisește timpul la instalare și reduce, respectiv, elimină posibilitatea de erori de asamblarea la fața locului.
  • Rezistență sporită la interferențe electromagnetice datorită așezării perechlor in stea, precum și a ecranării duble din folie de aluminiu laminată și împletitură din tresă de cupru cu un grad ridicat de acoperire (SF/UTP).
  • Disponibil cu conectori RJ45, M8 sau M12D. Conectorul cu RJ45 îngust permite utilizarea în aparate cu densitate foarte mare de porturi, în timp ce protecția integrată împotriva vibrațiilor a conectorului M8/M12D este potrivită pentru aplicațiile cu șocuri și vibrații.
  • Forma unghiulară a conectorului economisește spațiu.
  • Izolație de conductor fără halogen și compus pentru izolația exterioară conceput pentru a îndeplini cerințele speciale de protecție împotriva incendiilor.

Domeniul de utilizare

  • Structura cablului permite o utilizare extrem de flexibilă, cu mișcare permanentă în piesele mobile ale mașinilor și înlanțuri portcablu.
  • Potrivit pentru aplicații EtherCAT și EtherNET/IP.
  • Conform standardelor de utilizare în autobuze (test de comportament la foc conform UNECE-R 118 pentru vehicule din categoria M3 (II și III)).
  • Izolația exterioară din PUR și conectorii rezistă la solicitări mecanice ridicate.
  • Izolația exterioară din PUR este rezistentă la lubrifianți pe bază de ulei mineral și la substanțe chimice.

Caracteristicile produsului

  • Îndeplinește cerințele valabile pentru cat. 5e și clasa D
  • 2 perechi: 10/100 Mbit/s pentru Industrial Ethernet

Descrierea produsului

  • Conductor torsadat, 2x2x AWG26/19
  • Ecran colectiv cu tresă de cupru și din aluminiu pe suport de plastic
  • Izolație exterioară făcută din PUR
  • Culoare: verde (RAL 6018)
  • Cabluri de racord și de conectare preconfecționate cu conectori cu fișe M12 cu codare D și cu protecție împotriva vibrațiilor
  • Conector M12 cu 4 poli și protecție la
    vibraţii

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC002599
  • Descrierea conform clasei ETIM 5.0: Patchcord din cupru ( cu perechi torsadate) pentru uz industrial

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC002599
  • ETIM 6.0 Descrierea clasei: Cablu patch din cupru industrial

Raza minimă de îndoire

  • Raza minimă de îndoire: 16 x diametru exterior
  • Instalare fixă: 4 x diametru cablu

Clasa de protecție

  • M12 - IP69

Gama de temperatură

  • În timpul instalării: -30°C până la +50°C
  • Instalare fixă: -40°C ÷ +80°C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Alte lungimi sau tipuri de conectoare sunt disponibile la cerere
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
