ETHERLINE® EC FD Cat.5e M8

Patchcord M8 pentru Ethernet Industrial EC

Cablu patch Industrial Ethernet, EtherCat, Cat.5e, conector M8, manta PUR, 2-perechi, pentru lanţuri port cablu

  • Potrivit pentru lanț portcablu
  • Variante suplimentare găsiți accesând www.lappkabel.de/konfektionsfinder sau la solicitare.
  • Bazată pe 2170433

Componente de automatizare complementare de la LappÎn părţi mecanice în mişcare, conexiuni în instalaţii industrialeFără halogenRezistenţa mecanicăTimpul de asamblareLanţ port cabluInterferenţa semnalelorImpermeabil

EtherNetIP

Articol nr. Denumire articolLength (m)Index Cupru kg/1.000 bucați

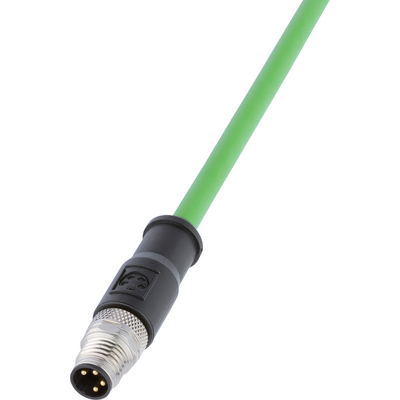

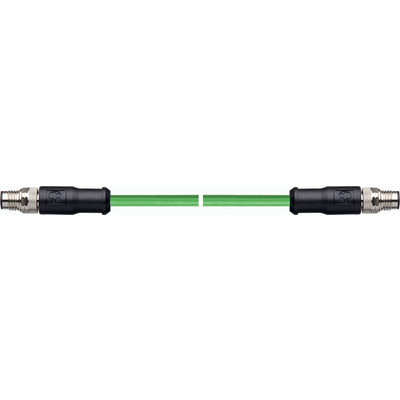

fişă M8 dreaptă la ambele capete
2171700
IE-EC-5-M8-S-0,5-P-2-26-FD-M8-S0,510
2171701
IE-EC-5-M8-S-1-P-2-26-FD-M8-S120
2171702
IE-EC-5-M8-S-2-P-2-26-FD-M8-S240
2171703
IE-EC-5-M8-S-3-P-2-26-FD-M8-S360
2171704
IE-EC-5-M8-S-5-P-2-26-FD-M8-S5100
2171705
IE-EC-5-M8-S-7-P-2-26-FD-M8-S7140
2171706
IE-EC-5-M8-S-10-P-2-26-FD-M8-S10200
2171707
IE-EC-5-M8-S-15-P-2-26-FD-M8-S15300
2171708
IE-EC-5-M8-S-20-P-2-26-FD-M8-S20400

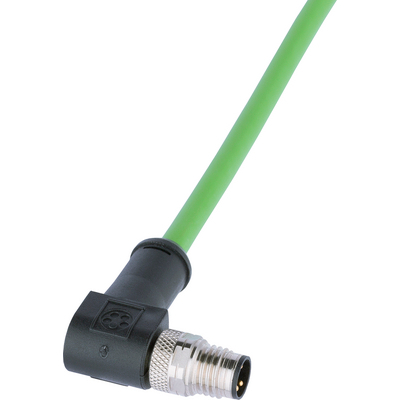

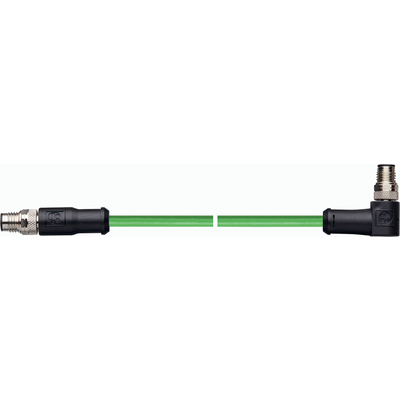

fisă unghiulară M8 şi fişă dreaptă M8
2171718
IE-EC-5-M8-A-0,5-P-2-26-FD-M8-S0,510
2171719
IE-EC-5-M8-A-1-P-2-26-FD-M8-S120
2171720
IE-EC-5-M8-A-2-P-2-26-FD-M8-S240
2171721
IE-EC-5-M8-A-3-P-2-26-FD-M8-S360
2171722
IE-EC-5-M8-A-5-P-2-26-FD-M8-S5100
2171723
IE-EC-5-M8-A-7-P-2-26-FD-M8-S7140
2171724
IE-EC-5-M8-A-10-P-2-26-FD-M8-S10200
2171725
IE-EC-5-M8-A-15-P-2-26-FD-M8-S15300
2171726
IE-EC-5-M8-A-20-P-2-26-FD-M8-S20400

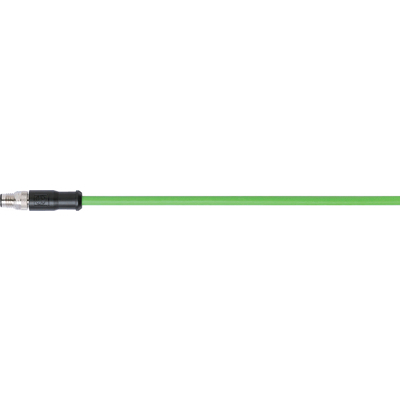

conector drept şi capăt de cablu liber
2171709
IE-EC-5-M8-S-0,5-P-2-26-FD-OE0,510
2171710
IE-EC-5-M8-S-1-P-2-26-FD-OE120
2171711
IE-EC-5-M8-S-2-P-2-26-FD-OE240
2171712
IE-EC-5-M8-S-3-P-2-26-FD-OE360
2171713
IE-EC-5-M8-S-5-P-2-26-FD-OE5100
2171714
IE-EC-5-M8-S-7-P-2-26-FD-OE7140
2171715
IE-EC-5-M8-S-10-P-2-26-FD-OE10200
2171716
IE-EC-5-M8-S-15-P-2-26-FD-OE15300
2171717
IE-EC-5-M8-S-20-P-2-26-FD-OE20400

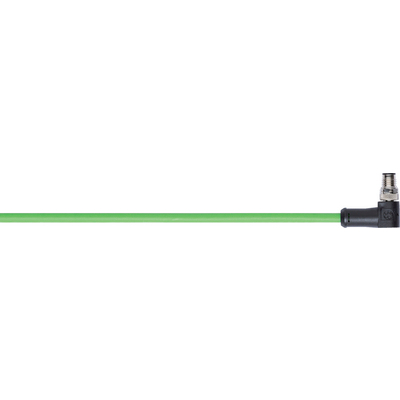

Conector în unghi, cu un capăt liber al cablului
2171727
IE-EC-5-M8-A-0,5-P-2-26-FD-OE0,510
2171728
IE-EC-5-M8-A-1-P-2-26-FD-OE120
2171729
IE-EC-5-M8-A-2-P-2-26-FD-OE240
2171730
IE-EC-5-M8-A-3-P-2-26-FD-OE360
2171731
IE-EC-5-M8-A-5-P-2-26-FD-OE5100
2171732
IE-EC-5-M8-A-7-P-2-26-FD-OE7140
2171733
IE-EC-5-M8-A-10-P-2-26-FD-OE10200
2171734
IE-EC-5-M8-A-15-P-2-26-FD-OE15300
2171735
IE-EC-5-M8-A-20-P-2-26-FD-OE20400

Beneficii

  • Cablul de conectare asamblat la unul sau ambele capete economisește timpul la instalare și reduce, respectiv, elimină posibilitatea de erori de asamblarea la fața locului.
  • Rezistență sporită la interferențe electromagnetice datorită așezării perechlor in stea, precum și a ecranării duble din folie de aluminiu laminată și împletitură din tresă de cupru cu un grad ridicat de acoperire (SF/UTP).
  • Disponibil cu conectori RJ45, M8 sau M12D. Conectorul cu RJ45 îngust permite utilizarea în aparate cu densitate foarte mare de porturi, în timp ce protecția integrată împotriva vibrațiilor a conectorului M8/M12D este potrivită pentru aplicațiile cu șocuri și vibrații.
  • Forma unghiulară a conectorului economisește spațiu.
  • Izolație de conductor fără halogen și compus pentru izolația exterioară conceput pentru a îndeplini cerințele speciale de protecție împotriva incendiilor.

Domeniul de utilizare

  • Structura cablului permite o utilizare extrem de flexibilă, cu mișcare permanentă în piesele mobile ale mașinilor și înlanțuri portcablu.
  • Potrivit pentru aplicații EtherCAT și EtherNET/IP.
  • Conform standardelor de utilizare în autobuze (test de comportament la foc conform UNECE-R 118 pentru vehicule din categoria M3 (II și III)).
  • Izolația exterioară din PUR și conectorii rezistă la solicitări mecanice ridicate.
  • Izolația exterioară din PUR este rezistentă la lubrifianți pe bază de ulei mineral și la substanțe chimice.

Caracteristicile produsului

  • Îndeplinește cerințele valabile pentru cat. 5e și clasa D
  • 2 perechi: 10/100 Mbit/s pentru Industrial Ethernet

Descrierea produsului

  • Conductor torsadat, 2x2x AWG26/19
  • Ecran colectiv cu tresă de cupru și din aluminiu pe suport de plastic
  • Izolație exterioară făcută din PUR
  • Culoare: verde (RAL 6018)
  • Patch cord preasamblat cu conectori M8

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC002599
  • Descrierea conform clasei ETIM 5.0: Patchcord din cupru ( cu perechi torsadate) pentru uz industrial

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC002599
  • ETIM 6.0 Descrierea clasei: Cablu patch din cupru industrial

Raza minimă de îndoire

  • Raza minimă de îndoire: 16 x diametru exterior
  • Instalare fixă: 4 x diametru cablu

Clasa de protecție

  • M8 - IP67

Gama de temperatură

  • În timpul instalării: -30°C până la +50°C
  • Instalare fixă: -40°C ÷ +80°C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Alte lungimi sau tipuri de conectoare sunt disponibile la cerere
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
