UNITRONIC® LAN 1000 Cat.7

Cablu de date Cat.7, clasa F - testat până la o valoare de 1000 MHz

Cablul LAN poate fi utilizat în locuri cu o densitate mare de aparate finale, de exemplu în clădiri cu destinație administrativă. El transmite semnalele digitale și analogice.

Regulamentul privind Produsele pentru Construcții (CPR): O selecție a numerelor articolelor este disponibilă la adresa de Internet www.lappkabel.de/cpr

Fără halogenInterferenţa semnalelor

Fire

Articol nr. Denumire articolNumărul de perechi şi secţiunea (AWG)Diametru exterior mmIndex Cupru (kg/km)Greutate (kg / km)
Varianta fără halogen
2170614

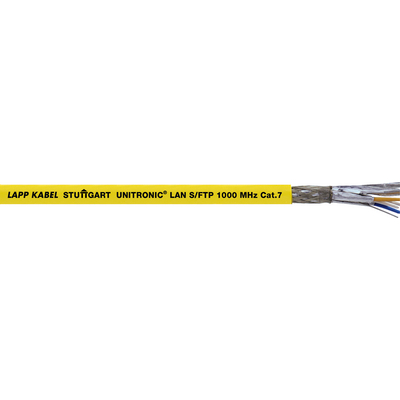

1000 S/FTP Cat.7 LSZH4 x 2 x AWG23/17.52760
2170634

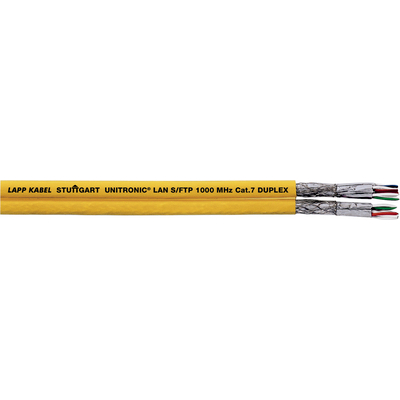

1000 S/FTP Cat.7 duplex2 x (4 x 2 x AWG23/1)7.7 / 15.454120

Beneficii

  • Cabluri LAN pentru cablare structurată în clădiri, conf. EN 50173 şi ISO/IEC 11801

Domeniul de utilizare

  • Pentru folosire unde densitatea de terminale este foarte mare, ex. cablarea birourilor în zona terţiară ( în pardoseală )
  • Lungimea cablului în zone terțe (suprafață orizontală, podea) nu trebuie să depășească 100 m, conform cu standardele ISO / IEC 11801 și EN 50173 (90 m canalul de cablu + 10 m în zona de lucru)

Caracteristicile produsului

  • Transferul de semnale digitale și analogice
  • Întârzierea propagării focului:IEC 60332-1-2 şi testul de foc în mănunchi conform IEC 60332-3-24
  • IEEE 802.3: 10/100/1000Base-T, 10GBase-T
    IEEE 802.5: ISDN; FDDI; ATM; împărțirea cablurilor
    IEEE 802.3at: potrivit pentru PoE

Normă de referință / aprobări

  • Conform standardului ISO/IEC 11801, clasa F corespunde categoriei CAT.7

Descrierea produsului

  • Conductor plin
  • S/FTP: ecran colectiv din împletitură de cupru, perechi ecranate individual cu folie aluminizată
  • Izolație exterioară: fără halogen, compus cu întârziere la propagarea flăcării
  • Culoare: galben (RAL 1021)

Clasificare ETIM 5

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Descrierea clasei: Cablu de date

Raza minimă de îndoire

  • În timpul instalării: 8 x diametrul exterior
  • Instalare fixă: 4 x diametru cablu

Impedanța caracteristică

  • 100 Ω ± 15%

Gama de temperatură

  • Temperatură de operare: -20°C ÷ +60°C
  • În timpul instalării: 0 °C ÷ +50 °C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Lungimile standard le gasiți la adresa: www.lappkabel.de/en/cable-standardlengths
  • Mod de ambalare: Bobină 100m, Tambur ( 500, 1000 ) m
  • Datele tehnice detaliate sunt disponibile la cerere. Vă rugăm să precizaţi tipul şi dimensiunile cablului solicitat
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
