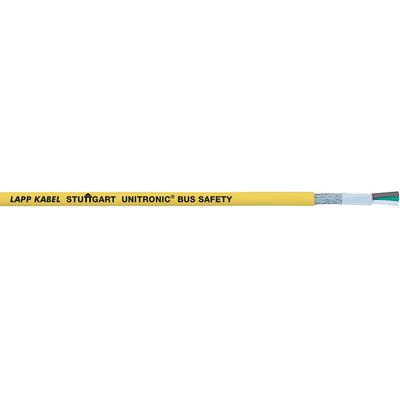

UNITRONIC® BUS SAFETY

Cablurile SafetyBUS pentru transmiterea serială a datelor referitoare la siguranță

Pentru magistrale SafetyBUS, bazate pe CAN. Codare pe culori conform cu DIN 47100. Izolaţie exterioară fără halogeni, cu întârzierea propagării focului. Domeniul de temperatură între -40°C și +80°C

Componente de automatizare complementare de la LappÎn părţi mecanice în mişcare, conexiuni în instalaţii industrialeFără halogenLanţ port cablu

Articol nr. Denumire articolNumărul de conductori şi secţiunea acestora mm²Diametru exterior [mm]Index Cupru (kg/km)Greutate (kg / km)
Pozare fixă
2170295
UNITRONIC® BUS SAFETY3 x 0.757,64968
Pentru aplicații foarte flexibile
2170885
UNITRONIC® BUS SAFETY FD P3 x 0.757,84968

Beneficii

  • Pentru SIMATIC® 90U/95U/100U (490-8 MA 13) 40-pini

Domeniul de utilizare

  • UNITRONIC®BUS SAEFTY - instalație fixă UNITRONIC®BUS SAEFTY FD P - utilizare extrem de flexibilă
  • Pentru sisteme precum SafetyBUS p®, bazate pe cunoscutul sistem CAN bus

Caracteristicile produsului

  • Rata de transmitere statuată pentru următoarele lungimi maxime a cablului de magistrală:
  • 500 kbit/s = max.100 m
  • 250 kbit/s = max. 250 m
  • 125 kbit/s = max. 500 m
  • 50 kbit/s = max. 1,000 m

Normă de referință / aprobări

  • Întârzierea propagării focului:IEC 60332-1-2

Descrierea produsului

  • Lițe de cupru neacoperit, torsadate
  • Izolație fire: Foam Skin
  • Ecran din împletitură de cupru cositorit
  • Izolație exterioară: fără halogen, compus cu întârziere la propagarea flăcării
  • Culoare izolație exterioară: galben

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • Descriere ETIM 5.0 : cablu de date

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC000830
  • ETIM 6.0 Descrierea clasei: Cablu de date

Certificări

  • Versiunea UNITRONIC® BUS SAFETY FC:
    AWM Style 2464 (80°C 300 V)

Capacitate mutuală

  • (800 Hz): max. 45 nF/km

Tensiunea de vârf

  • (nu pentru aplicaţii de forţă) 250 V

Rezistența conductorului

  • (în buclă): max. 52 ohm/km

Raza minimă de îndoire

  • Instalaţii fixe: 5 x diametrul exterior

Tensiunea de test

  • Conductor/conductor 3000V
    conductor/conductor 1500V (varianta FD superflexibila )

Impedanța caracteristică

  • 120 ohm

Gama de temperatură

  • UNITRONIC BUS SAFETY:
    Instalare fixă: -30°C ÷ +80°C
    UNITRONIC BUS SAFETY FD P:
    instalare fixă -40°C ÷ +80°
    În mișcare: -30 ÷ +80°C

  • Dacă nu este specificat altceva, datele arătate sunt valori nominale. Detalii (ex. toleranţa) sunt disponibile la cerere
  • Lungimile standard le gasiți la adresa: www.lappkabel.de/en/cable-standardlengths
  • Mod de ambalare: bobină ≤ 30 kg or ≤ 250 m, altfel tambur
  • Vă rugăm să specificaţi tipul de ambalare preferat (ex. 1 x 500 m tambur sau 5 x 100 m bobine ).
  • SafetyBUS p® este marcă înregistrată a Pilz GmbH & Co.
  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
