EPIC® H-Q 17

Aceste inserturi dreptunghiulare și compacte asigură o conectare puternică de fiecare dată. Varianta cu 17 pini este potrivită pentru alimentarea cu energie electrică a servomotoarelor, de exemplu, și poate fi asamblată în mod (semi-)automat cu un cablu prin tehnologia de conectare prin sertizare.

Articol nr. Descriere articolTip contactDenumire articolNumărul de contactePackaging unit
44423377
H-Q 17 BCMmamăprelucrat1 - 171
44423376
H-Q 17 SCMtatăprelucrat1 - 171

Beneficii

  • Curent de până la 10 A, cu dimensiuni optimizate pentru a ocupa puțin spațiu, destinat dispozitivelor miniaturizate.
  • Sertizarea crează o conexiune rezistentă la vibrații, asigură o rezistență minimă de contact cu cablul cablu și este adecvată pentru procesarea automată
  • Compatibil cu conectorii standard din piață

Domeniul de utilizare

  • Pentru închiderea orificiilor metrice neocupate pe carcasă.
  • Aplicațiile tipice sunt motoarele electrice și servoacționările.

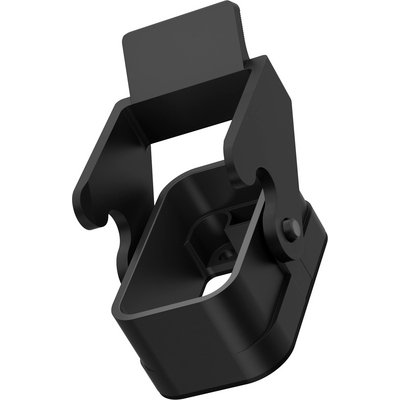

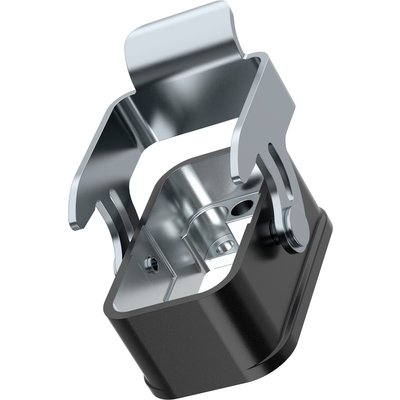

  • Pentru utilizare cu carcasele din seria EPIC® H-Q.

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC000438

Clasificare ETIM 6

  • ETIM 6.0 Class-ID: EC000438
  • ETIM 6.0 Class-Description: Insert pentru conectori industriali

Tensiunea nominală (V)

  • IEC: 250 V
    UL: 600 V
    CSA: 600 V

Tensiunea nominală de impuls

  • 4 kV

Curent nominal (A)

  • max. 10 A

Grad de poluare

  • 2

Rezistența de contact

  • < 2 mOhm

Contacte

  • Aliaje de cupru, placat cu argint tare / aur

Numărul contactelor

  • 17 + PE

Metoda de fixare

  • Pin sertizabil:: 0.14 - 2.5 mm²

Cicluri de operare mecanică

  • 500

Gama de temperatură

  • -40°C ÷ +125°C

  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
