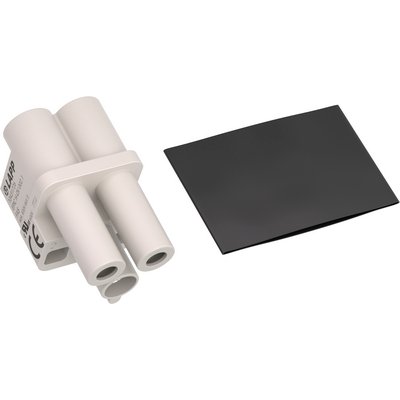

EPIC® H-QV 002
Cu două contacte de lucru puternice normal deschise și un contact PE cu tehnologia dovedită de conectare cu șurub axial.
Un veritabil pachet de forță! Insertul pentru conectorul rectangular 2+PE cu conexiune axială cu șurub este foarte puternic - până la un curent de 40 A - în ciuda dimensiunii sale constructive extrem de reduse. Pentru conectare este necesară doar o cheie hexagonală. Disponibil în două versiuni cu o tensiune nominală de 400 V sau 830 V.
Beneficii
- Putere la 40 A, cu dimensiuni optimizate pentru a ocupa puțin spațiu, destinate pentru dispozitive miniaturizate.
- Disponibil în versiuni cu o tensiune nominală de 400 V sau 830 V. Articolele cu sufixul "V" sunt pentru tensiuni nominale de 830 V.
- Tehnologia de conectare cu șurub axial oferă un service ușor, fără scule de sertizare, micșorând costurile și permite reutilizarea conectorului.
- Conectare ușoară folosind o cheie imbus
- Datorită mărimii constructive reduse, poate fi utilizat acolo unde spațiul este limitat.
Domeniul de utilizare
- Pentru conectarea dispozitivelor și a echipamentelor la o sursă de alimentare în diverse aplicații, inclusiv pentru transmiterea semnalelor.
- Pentru utilizare cu carcase din seria EPIC® H-A 3.
- Potrivit pentru utilizare la exterior, cu respectarea intervalului de temperatură.
Clasificare ETIM 5
- ETIM 5.0 Class-ID: EC000438
Clasificare ETIM 6
- ETIM 6.0 Class-ID: EC000438
Tensiunea nominală (V)
- 830 V
Tensiunea nominală de impuls
- 6 kV
Curent nominal (A)
- 40
Grad de poluare
- 3
Flamabilitate
- UL94 V-0
Rezistența de contact
- < 1 mOhm
Numărul contactelor
- 2
Metoda de fixare
- Terminal axial cu șurub
Material
- PC, policarbonat
Cicluri de operare mecanică
- 500
Gama de temperatură
- -40°C ÷ +125°C
- Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
