Papuci pentru cabluri, izolaţi

Papuci de cablu Easy- Entry izolați (papuci inelari, papuci furcă (înguști), papuci furcă flanșă, pini, conector circular, conector de îmbinare cap la cap, conector de capăt)

informații despre produs (PDF)

Scule potrivite
Other customers also purchased

PEW 12 - sculă universală

PEW 12 Sculă universală

Inserturi de sertizare pentru sistemul PEW 12

Pini pentru conductori, izolați

Pini dubli TWIN

Articol nr.	Denumire articol	Pentru mm²	Certificare UL	Șurub de fixare	Culoare	Insert adecvat pentru sertizare	Bucăţi / UA
Papuci inelari
63104010	L-RZ 3	0.25 - 0.75	NU	M 3	verde	PEW 12.064	100
63104020	L-RZ 4	0.25 - 0.75	NU	M 4	verde	PEW 12.064	100
63104030	L-RZ 5	0.25 - 0.75	NU	M 5	verde	PEW 12.064	100
63104040	L-RA 3	0.5 - 1.5	NU	M 3	roşu	PEW 12.060	100
63104050	L-RA 35	0.5 - 1.5	da	M 3.5	roşu	PEW 12.060	100
63104060	L-RA 4	0.5 - 1.5	da	M 4	roşu	PEW 12.060	100
63104070	L-RA 5	0.5 - 1.5	da	M 5	roşu	PEW 12.060	100
63104080	L-RA 6	0.5 - 1.5	da	M 6	roşu	PEW 12.060	100
63104160	L-RB 3	1.5 - 2.5	NU	M 3	albastru	PEW 12.060	100
63104170	L-RB 4	1.5 - 2.5	da	M 4	albastru	PEW 12.060	100
63104180	L-RB 5	1.5 - 2.5	da	M 5	albastru	PEW 12.060	100
63104190	L-RB 6	1.5 - 2.5	da	M 6	albastru	PEW 12.060	100
63104200	L-RB 8	1.5 - 2.5	da	M 8	albastru	PEW 12.060	100
63104340	L-RC 4	4 - 6	da	M 4	galben	PEW 12.060	100
63104350	L-RC 5	4 - 6	da	M 5	galben	PEW 12.060	50
63104360	L-RC 6	4 - 6	da	M 6	galben	PEW 12.060	50
63104370	L-RC 8	4 - 6	da	M 8	galben	PEW 12.060	100
63104380	L-RC 10	4 - 6	da	M 10	galben	PEW 12.060	50
Papuc tip furcă
63105010	L-RZ 3 F	0.25 - 0.75	NU	M 3	verde	PEW 12.064	100
63105020	L-RZ 4 F	0.25 - 0.75	NU	M 4	verde	PEW 12.064	100
63105050	L-RA 4 F	0.5 - 1.5	da	M 4	roşu	PEW 12.060	100
63105060	L-RA 5 F	0.5 - 1.5	da	M 5	roşu	PEW 12.060	100
63105070	L-RA 6 F	0.5 - 1.5	da	M 6	roşu	PEW 12.060	100
63105130	L-RB 4 F	1.5 - 2.5	da	M 4	albastru	PEW 12.060	100
63105140	L-RB 5 F	1.5 - 2.5	da	M 5	albastru	PEW 12.060	100
63105150	L-RB 6 F	1.5 - 2.5	da	M 6	albastru	PEW 12.060	100
63105210	L-RC 4 F	4 - 6	da	M 4	galben	PEW 12.060	100
63105220	L-RC 5 F	4 - 6	da	M 5	galben	PEW 12.060	100
63105230	L-RC 6 F	4 - 6	da	M 6	galben	PEW 12.060	50
63105040	L-RA 35 F	0.5 - 1.5	da	M 3.5	roşu	PEW 12.060	100
63105110	L-RB 3 F	1.5 - 2.5	da	M 3	albastru	PEW 12.060	100
63105120	L-RB 35 F	1.5 - 2.5	da	M 3.5	albastru	PEW 12.060	100
Papuci furcă
63108010	L-RA 35 FF	0.5 - 1.5	NU	M 3.5	roşu	PEW 12.060	100
63108040	L-RB 4 FF	1.5 - 2.5	NU	M 4	albastru	PEW 12.060	100
63108050	L-RB 5 FF	1.5 - 2.5	NU	M 5	albastru	PEW 12.060	100
Papuc tip pin
63107010	L-RZP	0.25 - 0.75	NU	-	verde	PEW 12.064	100
63107020	L-RAP	0.5 - 1.5	da	-	roşu	PEW 12.060	100
63107040	L-RBP	1.5 - 2.5	da	-	albastru	PEW 12.060	100
63107070	L-RCP	4 - 6	da	-	galben	PEW 12.060	100
Conector circulari
63110010	L-RABM	0.5 - 1.5	NU	-	roşu	PEW 12.060	100
63110020	L-RB 5 BM	1.5 - 2.5	NU	-	albastru	PEW 12.060	100
Pini pentru conectori
63111010	L-RAB	0.5 - 1.5	NU	-	roşu	PEW 12.060	100
63111020	L-RB 5 B	1.5 - 2.5	NU	-	albastru	PEW 12.060	100
Conector de îmbinare
63106020	L-RAA 15	0.5 - 1.5	da	-	roşu	PEW 12.060	100
63106040	L-RBB 25	1.5 - 2.5	da	-	albastru	PEW 12.060	100
63106080	L-RCC 6	4 - 6	da	-	galben	PEW 12.060	50
Piesă de îmbinare de capăt
63112010	L-RBJ	1.5 - 2.5	NU	-	transparent	PEW 12.060	100
63112020	L-RCJ	4 - 6	NU	-	transparent	PEW 12.060	50

Beneficii

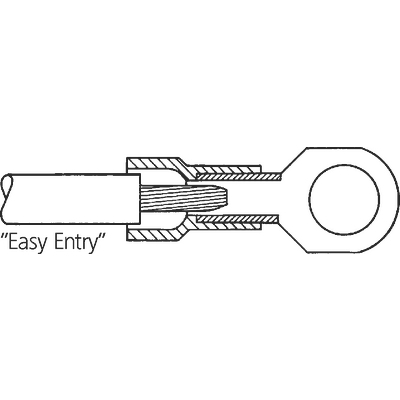

Forma EASY-entry permite introducerea uşoară şi sigură a conductorilor
Nu există risc de îndoite și zdrobite a cabluri
Pentru o rezistență bună și o bună conducție a curentului

Domeniul de utilizare

Echiparea tablourilor electrice de control

Caracteristicile produsului

Papuc sudat ce se poate presa în orice pozitie
Pentru conexiune de primă clasă cu principiu simplu de funcționare
Cositorirea electrolitică asigură protecţia maximă la coroziune
Papuc acoperit cu aliaj de lipire tare, receptacul plat, dublă pliere la presare
Manşon metalic cu pliuri interne

Normă de referință / aprobări

Fişier număr E334109, vezi tabela

Notă

Conectorul de îmbinare de capăt : conductori unifilari şi conductori multifilari, de diverse secţiuni, pot fi sertizaţi împreună

Construcție

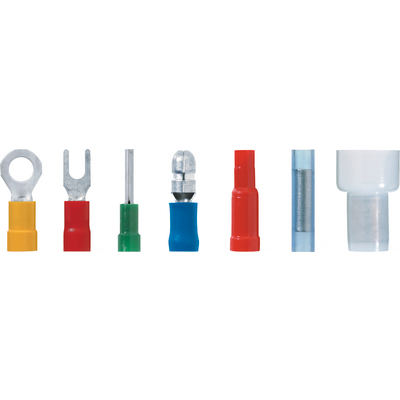

1 = papuc inel 2 = papuc furcă 3 = papuc pin 4 = conector circular 5 = conector manşon 6 = conector mufă 7 = conector de capăt ( vezi figurile de la stânga la dreapta )

Clasificare ETIM 5

ETIM 5.0 Class-ID: EC001052
ETIM 5.0 Descrierea clasei: Terminale din cupru fără sudură pentru conductori din cupru

Clasificare ETIM 6

ETIM 6.0 Class-ID: EC001052
ETIM 6.0 Descriere clasa: Mufă de tip sertizare pentru conductoarele din Cu

General

Alte mărimi sau culori ( conform DIN ) sunt disponibile la cerere
Fără halogen

Material

Cuprul electrolic de înaltă calitate pentru o conductivitate bună
PA (UL 94 V0)
PC (UL 94 V2)
consultați fișa cu date tehnice

Gama de temperatură

PA: între -20 °C și +105
PC: între -20 °C și +100 °C

Alte mărimi şi culori sunt disponibile la cerere
Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
Production tolerance ± 0,5 mm
