SKINTOP® CUBE MULTI

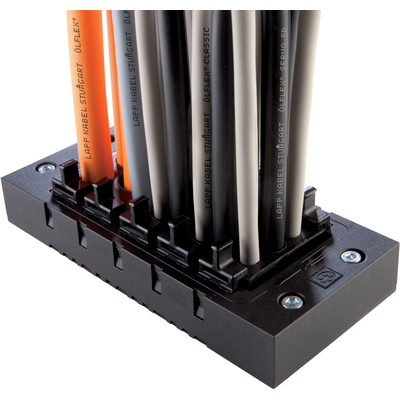

SKINTOP® CUBE MULTI, Sistem de etanşare pentru mai multe cabluri neconectate, permite densitate mare de instalare şi domenii variate de sigilare

  • Împingeţi cablul prin membrana cu gel şi îl conectaţi direct
  • Economie mare de timp datorită instalării rapide

Componente de automatizare complementare de la LappÎn părţi mecanice în mişcare, conexiuni în instalaţii industrialeGamă mare de strângereTimpul de asamblarePreluare optimă a efortului de tracţiune

CEcRUus

Articol nr. Denumire articol / dimensiuniNumăr maxim de execuţiiNumărul de cabluri x domeniul de înclemare

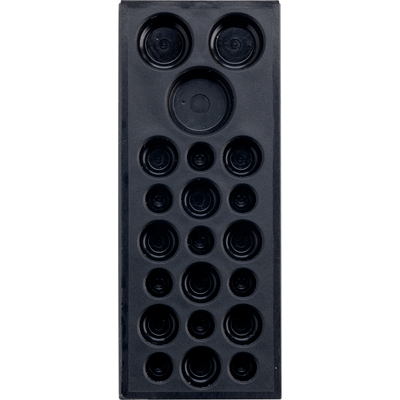

SKINTOP® CUBE MULTI Gel-insert
52220050
SKINTOP® CUBE MULTI Version 1219 x 3-6 mm; 9 x 6-9 mm; 2 x 9-13 mm; 1 x 13-16 mm
52220053
SKINTOP® CUBE MULTI Version 22323 x 5-8 mm
SKINTOP® CUBE MULTI Gel-insert incl.rama
52220056
SKINTOP®CUBE MULTI Versiune 1 incl. Rama219 x 3-6 mm; 9 x 6-9 mm; 2 x 9-13 mm; 1 x 13-16 mm
52220057
SKINTOP®CUBE MULTI Versiune 2 incl. Rama2323 x 5-8 mm
SKINTOP® CUBE rama
52220001
SKINTOP® CUBE FRAME 24--

Beneficii

  • Domeniu larg de etanşare datorită sistemului de gel (membrană inovatoare)
  • Montaj simplu al cablurilor la densitate de ambalare mare
  • Protecţie mecanică la tracţiune pentru întreg mănunchiul de cabluri
  • Service uşor datorită asamblării / dezasamblării uşoare
  • Locurile neocupate rămân închise și etanșate în condiții de siguranță

Domeniul de utilizare

  • Utilizat în zone în care mai multe cabluri și conductori trebuie introduşi în carcase, cu cerințe de spațiu minime
  • Nepotrivit pentru cabluri sau furtunuri preasamblate cu elemente de conectică
  • Construcţia tablourilor electrice de comandă si control
  • Tehnologii pentru automatizări

Caracteristicile produsului

  • SKINTOP® CUBE MULTI Versiune 1
    Numărul de cabluri şi domeniul de strângere:
    9 x 3-6 mm domeniul de sigilare
    9 x 6-9 mm domeniul de sigilare
    2 x 9-13 mm domeniul de sigilare
    1 x 13-16 mm domeniul de sigilare
  • SKINTOP® CUBE MULTI Versiune 2
    Numărul cablurilor sigilate:23 x 5-8 mm domeniul de sigilare

Normă de referință / aprobări

  • UL 50, UL 50E, CSA C22.2
  • UL 508 A pentru comenzile sistemului industrial (ex., dulapuri de comandă)
  • UL File No. E349737

Descrierea produsului

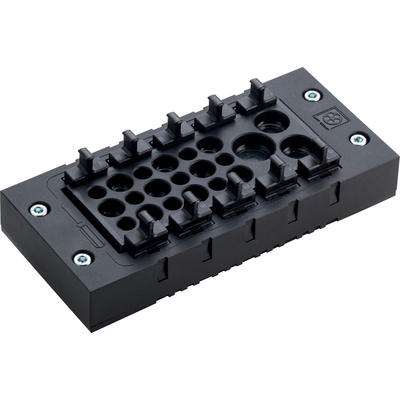

  • Sistem alcătuit din SKINTOP® CUBE FRAME şi inserturile din gel SKINTOP® CUBE MULTI.
  • Se elimină gelul din membrană la introducerea unui cablu
  • Pentru decupaje pentru conectori industriali cu 24 pini (36 x 112 mm)

Notă

  • Pentru o mai bună rezistenţă la eforturile mecanice, fasciculul de cablu se poate fixa cu ajutorul bridelor

Clasificare ETIM 5

  • ETIM 5.0 Class-ID: EC000240
  • ETIM 5.0 Descrierea clasei: treceri pentru cabluri

Clasificare ETIM 6

  • ETIM 6.0 Clasă ID: EC000240
  • ETIM 6.0 Descrierea clasei: Intrare cablu

Certificări

  • UL File No. E349737
  • Comportament la foc conform cu UL94 V-2

Notă

  • La cerere, configurare personalizată a găurilor

Material

  • Corpul: Poliamidă armată cu fibră de sticlă Garnitură: cauciuc CR Gelul : PC / Gel

Clasa de protecție

  • IP 66

Gama de temperatură

  • -30°C ÷ +100°C

  • Fotografiile şi grafica nu sunt la scară şi nu reprezintă imagini detaliate ale produsului respectiv.
